بانک خازنی چیست و چه کاربردی دارد؟
در شبکه‌های توزیع برق و تاسیسات الکتریکی صنعتی و تجاری، افزایش بازدهی و کاهش هزینه‌های انرژی از اولویت‌های اصلی به شمار می‌رود. وجود بارهای سلفی (مانند الکتروموتورها، پمپ‌ها و ترانسفورماتورها) موجب ایجاد توان راکتیو و افت ضریب توان (کسینوس فی) می‌شود.
موثرترین راهکار مهندسی برای رفع این چالش، استفاده از تابلوی خازنی است. در این مقاله بررسی می‌کنیم که بانک خازنی چیست، چه اجزا و کاربردهایی دارد و شیوه اصولی محاسبه ظرفیت آن به چه صورت است.

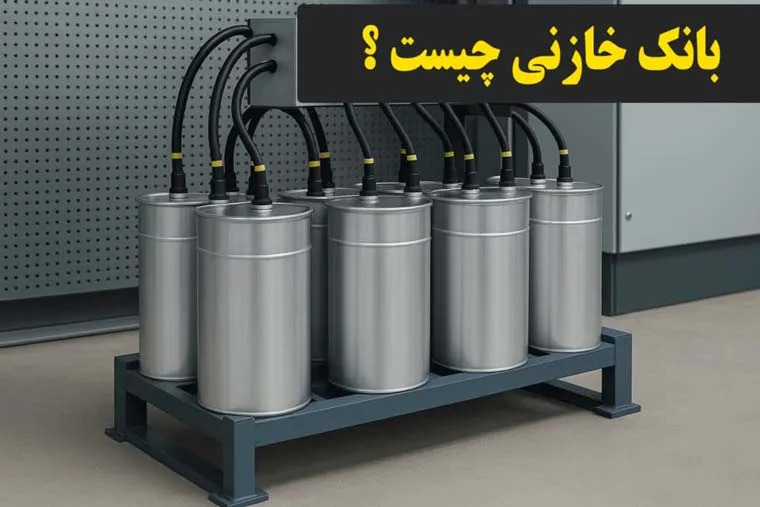

بانک خازنی چیست؟
برای پاسخ دقیق به اینکه بانک خازنی چیست، باید گفت که این سیستم مجموعه‌ای از خازن‌های قدرت سه فاز است که به صورت موازی در یک تابلوی حفاظتی قرار می‌گیرند. وظیفه اصلی این مجموعه، تولید و تزریق توان راکتیو مورد نیاز بارهای سلفی در محل مصرف است تا این توان از شبکه سراسری کشیده نشود. این امر مانع از اشغال ظرفیت خطوط انتقال و ترانس‌ها شده و مبالغ جریمه راکتیو را حذف می‌کند.

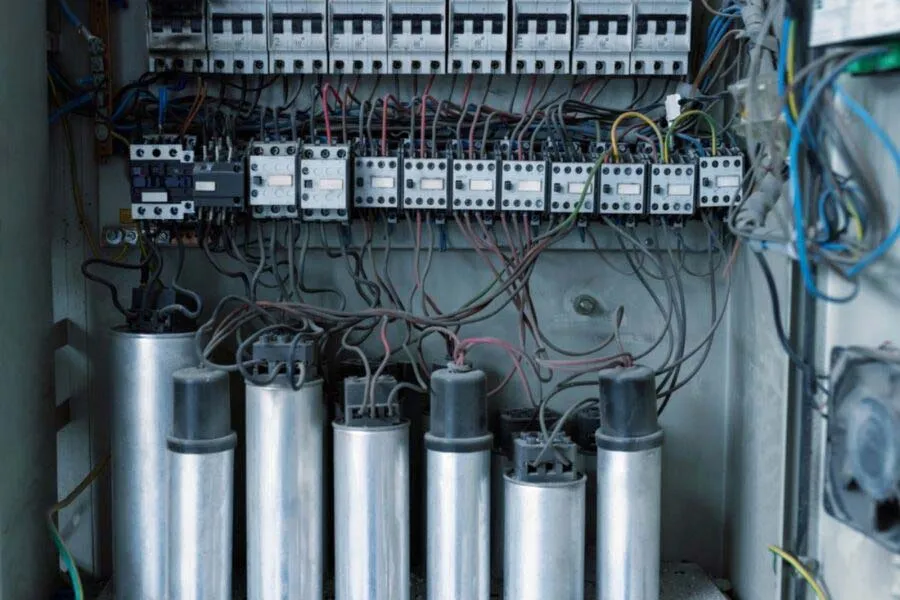

اجزای اصلی تشکیل‌دهنده بانک خازنی:
- خازن‌های سه فاز قدرت: وظیفه ذخیره و تزریق توان راکتیو (kVARkVARkVAR) به شبکه داخلی.
- رگولاتور خازنی هوشمند: پردازشگر اصلی تابلو جهت پایش لحظه‌ای ضریب توان و فرمان قطع یا وصل به پله‌های خازنی.
- کنتاکتورهای خازنی: تجهیزات سوییچینگ مجهز به مقاومت‌های تخلیه جهت مهار جریان‌های هجومی اولیه خازن.
- کلیدها و فیوزهای حفاظتی (MCCB و فیوز مینیاتوری یا کاردی): حفاظت تابلوی خازن در برابر اتصالات کوتاه و اضافه جریان.
- فیلترهای هارمونیک (راکتورها): محافظت از خازن‌ها در برابر فرکانس‌های مخرب ناشی از تجهیزات غیرخطی.
کاربردها و مزایای نصب بانک خازنی
استفاده از این تجهیزات، مزایای فنی و مالی متعددی در کارخانه‌ها، کارگاه‌ها و ساختمان‌های تجاری و مسکونی بزرگ و یا محاسبه بانک خازنی از روی قبض برق دارد.
مزایای فنی و اقتصادی:
- حذف کامل جریمه راکتیو: جلوگیری از ثبت هزینه‌های گزاف مصرف غیرمفید در قبوض برق مصرفی.
- کاهش افت ولتاژ شبکه: بهبود پایداری ولتاژ در انتهای خطوط و حفاظت از تجهیزات حساس الکترونیکی.
- کاهش تلفات ژول و حرارتی: کاستن از شدت جریان عبوری از کابل‌ها و کاهش گرمای سیم‌کشی‌ها.
- آزادسازی ظرفیت ترانسفورماتور: امکان اتصال تجهیزات و بارهای جدید بدون نیاز به خرید ترانسفورماتور بزرگ‌تر.
دسته‌بندی انواع بانک‌های خازنی بر اساس کاربرد
بانک‌های خازنی متناسب با شرایط و نوع مصرف‌کننده‌ها در دسته‌های زیر قرار می‌گیرند:
انواع بانک خازنی:
- بانک خازنی ثابت (Fixed):
- ویژگی: همیشه در مدار است و پله‌بندی ندارد.
- کاربرد: مناسب برای جبران‌سازی بارهای دائمی مانند ترانسفورماتورهای دائم‌روشن و موتورهای پیوسته.
- بانک خازنی اتوماتیک (پله‌ای):
- ویژگی: رگولاتور بر حسب نیاز و شدت بار، پله‌های مختلف را وارد یا خارج می‌کند.
- کاربرد: کارخانه‌ها و کارگاه‌هایی که مصرف متغیر در طول شبانه‌روز دارند.
- بانک خازنی فیلتردار (Detuned):
- ویژگی: همراه با سلف‌های سری جهت جلوگیری از تشدید رزونانس هارمونیکی.
- کاربرد: صنایعی با بار غیرخطی بالا مانند درایوها، اینورترها، کوره‌های القایی و سیستم‌های یو‌پی‌اس.
- بانک خازنی تایریستوری (سریع):
- ویژگی: سوییچینگ الکترونیکی بدون صدا و در کسری از ثانیه (زیر ۲۰ میلی‌ثانیه).
- کاربرد: تجهیزات با بار ضربه‌ای مثل پرس‌های ضربه‌ای، دستگاه‌های جوش نقطه‌ای و آسانسورها.
نکات کلیدی در بازرسی و نگهداری
- اندازه‌گیری ماهانه جریان هر سه فاز خازن‌ها به وسیله آمپرمتر کلمپی.
- بررسی وضعیت کنتاکتورهای خازنی و تعویض به موقع پلاتین‌های فرسوده.
- اطمینان از صحت کارکرد فن‌های تابلو و تهویه مناسب جهت جلوگیری از داغ شدن خازن‌ها.
- بررسی بدنه خازن‌ها از نظر بادکردگی، نشتی یا تغییر شکل ظاهری.
نتیجه‌گیری
با توجه به مواردی که مطرح شد، در درک اینکهبانک خازنی چیست دریافتیم که این تابلو ابزاری ضروری برای کاهش اتلاف انرژی و جلوگیری از خسارت‌های شبکه به شمار می‌رود.
اجرای دقیق فرایند محاسبه بانک خازنی از روی قبض برق به کارفرمایان کمک می‌کند بدون صرف هزینه‌های گزاف برای ظرفیت‌های اضافی، دقیقاً تابلویی متناسب با نیاز خود تهیه کنند؛ تابلویی که معمولاً ظرف مدت کمتر از ۶ تا ۱۲ ماه کل هزینه اولیه خود را از محل صرفه‌جویی در قبوض برق جبران می‌نماید.
